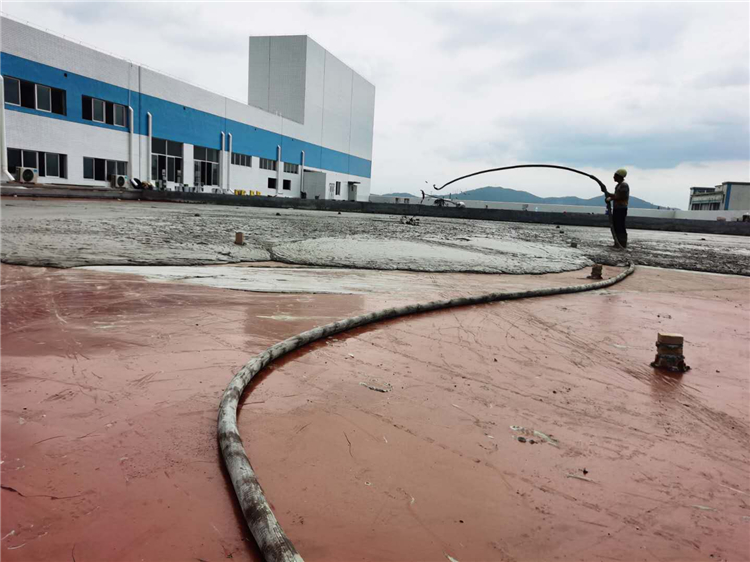

（一）水泥用量的影響

普通硅酸鹽水泥在水化硬化過程中固相體積是增加的，而水泥+水體系是收縮的。其次，水泥水化過程中還伴隨熱效應(yīng)，引起初始體積膨脹而冷卻時(shí)又收縮，導(dǎo)致表觀收縮量增大。另外，水泥水化過程中還存在自吸水引起的自收縮現(xiàn)象。所以，一般情況下如果其它條件基本相同，水泥用量增加，泡沫混凝土的收縮也會(huì)相應(yīng)增大。而水泥同時(shí)又是保證強(qiáng)度的重要因素之一，所以水泥用量存在一個(gè)合適的范圍。

（二）水泥種類的影響

并不是所有的水泥硬化前后的體積都是收縮的，膨脹水泥在硬化前后體積不但不收縮反而有所脹。因此，如果采用適量的膨脹水泥，可以在一定程度上彌補(bǔ)或減輕泡沫混凝土整體的收縮。但是，膨脹水泥不但影響體積變化，同時(shí)也會(huì)影響其他一系列性能，過多引人會(huì)引起硬化泡沫混凝土結(jié)構(gòu)破壞，因此膨脹水泥的品種和摻用量必需通過試驗(yàn)確定。

（三）集料的影響

試驗(yàn)和工程實(shí)際統(tǒng)計(jì)數(shù)據(jù)表明，普通水泥混凝土的收縮率最小，水泥凈漿收縮率較大，泡沫混凝土的收縮率最大。這是因?yàn)槠胀ɑ炷林袚接写罅矿w積不變的粗集料，而沒有集料的水泥凈漿在硬化前后總體積本身就是減小的。泡混凝土收縮最大，一方面是因?yàn)槠渲袥]有粗集料，另一方面是因?yàn)槠渲泻写罅康目紫叮兜拇蟛糠直凰畛洌褂眠^程隨著孔隙中水分的逸出，外觀表現(xiàn)出體積收縮。由此可見，摻加集料無疑是減少沫混凝土收縮的措施之一。不，泡沫混凝土中只能摻加一部分細(xì)集料。同時(shí)，因?yàn)榧显诨瘜W(xué)上的惰性，過量的摻加將導(dǎo)致泡沫混凝土強(qiáng)度顯著降低，因而其摻量受到一定限制。當(dāng)泡沫混凝土的密度、水灰比等工藝參數(shù)基本確定以后，細(xì)集料增加，水泥用量將減少，所以，集料摻用與否和摻量多少同樣存在一個(gè)適宜的選擇。

（四）水灰比和養(yǎng)護(hù)制度的影響

泡沫混凝土在60oC環(huán)境下的水分損失和干燥收縮試驗(yàn)結(jié)果表明，水分逸出與硬化泡沫混凝土收縮變化有著明顯和密切的同步性。這說明水分逸出直接導(dǎo)致泡沫混凝土的收縮，而當(dāng)水分停止逸出時(shí)，泡沫混凝土也即停止收縮。根據(jù)經(jīng)典的水泥化學(xué)理論，水泥完全水化所需的水量，即理論水灰比應(yīng)當(dāng)為0．38，而泡沫混凝土的成型水灰比往往高達(dá)0．70甚至0．80。多余的水分將殘留于硬化泡沫混凝土的氣孔之中，這部分水約占成型水量的1／2左右。一旦周圍相對(duì)濕度較低或環(huán)境溫度較高時(shí)，水分就會(huì)蒸發(fā)，然后逸出。尤其是在硬化的早期階段，泡沫混凝土的結(jié)構(gòu)還比較薄弱，如果養(yǎng)護(hù)不善，水分極易損失，導(dǎo)致較大的收縮和表面開裂，削弱硬化體內(nèi)部結(jié)構(gòu)，引發(fā)硬化泡沫混凝土高吸水性。據(jù)此，泡沫混凝土的初始水灰比便成為影響硬化泡沫混凝土收縮的一個(gè)先決因素。制備低收縮泡沫混凝土的關(guān)鍵技術(shù)之一是控制低水灰比。將密度為1100 kg／m 的泡沫混凝土試樣澆筑24h后，分成表面尼龍薄膜密封和表面不做任何處理的2批試樣，在溫度、濕度等完全相同的環(huán)境下養(yǎng)護(hù)，測(cè)定不同齡期的干燥收縮量。通過對(duì)比得知，表面密封處理后的試樣，收縮量遠(yuǎn)遠(yuǎn)小于表面敞開的試樣，而且在5 d齡期時(shí)收縮就基本趨于穩(wěn)定。結(jié)果再次證明水分逸出與干縮之間的密切關(guān)聯(lián)性和早期保水對(duì)控制泡沫混凝土收縮的重要性。

（五）減小泡沫混凝土收縮和開裂的技術(shù)措施，

由上述分析可知，減小泡沫混凝土收縮、防止開裂和吸水的技術(shù)措施主要有以下方面：

(1)適宜的水泥用量；

(2)摻加適量膨脹水泥；

(3)低的成型水灰比；

(4)優(yōu)化養(yǎng)護(hù)制度、加強(qiáng)早期保水；

(5)使用防水劑(摻用或表面涂布)；

(6)在保溫層增加鐵絲網(wǎng)（防裂網(wǎng)）來防止泡沫混凝土開裂。

通過對(duì)混凝土配合比的優(yōu)化設(shè)計(jì)，以及施工措施的控制，可以減少混凝土早開裂。
