現(xiàn)澆輕質(zhì)泡沫混凝土主要技術(shù)特點(diǎn)

    泡沫混凝土又名發(fā)泡混凝土、泡沫水泥，是以硅酸鹽水泥為主要膠凝材料，粉煤灰、硅灰等為摻合料，適量摻加細(xì)砂或輕質(zhì)細(xì)顆粒為集料，添加一定量的水、外加劑拌合成漿體，再與發(fā)泡劑、穩(wěn)泡劑、水、氣混合發(fā)泡而成的泡沫進(jìn)行機(jī)械混合后形成流態(tài)輕質(zhì)塑性漿料，經(jīng)現(xiàn)場(chǎng)澆筑成型的多孔混凝土制品。由于泡沫混凝土中含有大量封閉孔隙，使其具有良好的物理力學(xué)性能。

2.1 可以現(xiàn)場(chǎng)配料機(jī)械發(fā)泡，通過(guò)泵送至屋面澆筑成型，其施工快捷方便。

2.2 泡沫混凝土超輕高強(qiáng)、保溫隔熱、防水防潮、與混凝土結(jié)構(gòu)基層結(jié)合力強(qiáng)、整體性好、不開(kāi)裂、不起砂等。

2.3 泡沫混凝土同普通混凝土相比容重是普通混凝土1/4，從而大幅度減輕建筑物的自重。

2.4 泡沫混凝土同膨脹珍珠巖相比導(dǎo)熱系數(shù)低20%〜60%，抗壓強(qiáng)度提高1〜3倍。

2.5 泡沫混凝土同加氣混凝土砌塊相比導(dǎo)熱系數(shù)低40%〜60%，吸水率低50%以上。

2.6 泡沫混凝土同陶粒混凝土和爐渣混凝土相比導(dǎo)熱系數(shù)低70%以上，吸水率低60%以上。

2.7 泡沫混凝土性價(jià)比優(yōu)于加氣混凝土塊、水泥珍珠巖、水泥爐渣、陶粒混凝土等保溫材料。

2.8 泡沫混凝土同等熱工性能綜合造價(jià)遠(yuǎn)低于聚氨酯類(lèi)泡沫材料。

3 屋面現(xiàn)澆輕質(zhì)泡沫混凝土保溫層與找坡層設(shè)計(jì)

    現(xiàn)澆泡沫混凝土屋面的構(gòu)造一般包括結(jié)構(gòu)層、保溫層、找坡層、找平層和防水層，采用現(xiàn)場(chǎng)澆注法施工。也可將保溫層、找坡層、找平層三合一，簡(jiǎn)化保溫層的施工工序，與混凝土屋面結(jié)合成一個(gè)整體。

3.1 一般規(guī)定

    現(xiàn)澆輕質(zhì)泡沫混凝土是在工程現(xiàn)場(chǎng)澆筑施工而成，其物理性能應(yīng)符合相關(guān)設(shè)計(jì)規(guī)定要求。為不燃燒體。

3.2 設(shè)計(jì)要求

    現(xiàn)澆輕質(zhì)泡沫混凝土屋面保溫層厚度設(shè)計(jì)應(yīng)根據(jù)所在地區(qū)現(xiàn)行建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)計(jì)算確定，同時(shí)應(yīng)符合《屋面工程技術(shù)規(guī)范》（GB 50345-2004)對(duì)不同類(lèi)型屋面的要求。保溫層設(shè)計(jì)應(yīng)根據(jù)建筑物使用要求、屋面結(jié)構(gòu)形式、環(huán)境氣候條件、防水處理方法和施工條件等因素確定。設(shè)計(jì)采用現(xiàn)澆輕質(zhì)泡沫混凝土保溫層時(shí)，防水層宜設(shè)置在保溫層上部，具體構(gòu)造根據(jù)設(shè)計(jì)要求。現(xiàn)澆輕質(zhì)泡沫混凝土可應(yīng)用于屋面找坡，當(dāng)設(shè)計(jì)無(wú)規(guī)定時(shí)，坡度宜為2%〜3%。

4 現(xiàn)澆泡沫混凝土屋面保溫與找坡層施工工藝

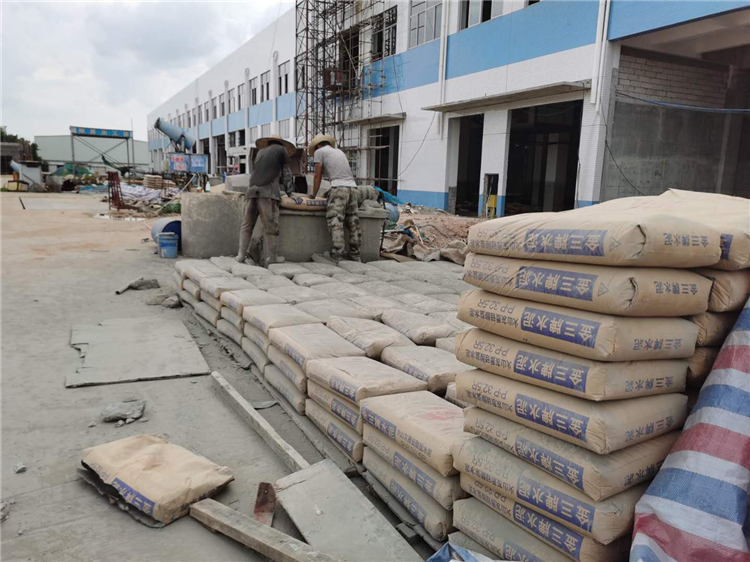

4.1 施工前進(jìn)行人、材、機(jī)具等的準(zhǔn)備工作，原材料進(jìn)場(chǎng)必須進(jìn)行經(jīng)工程監(jiān)理見(jiàn)證取樣送檢復(fù)試，合格后方可使用。

4.2 根據(jù)設(shè)計(jì)要求，進(jìn)行泡沫混凝土試配設(shè)計(jì)，確定其水泥、發(fā)泡劑、水及外加劑等摻量。

4.3 清理屋面結(jié)構(gòu)基層浮灰、雜物和積水，結(jié)構(gòu)如有裂縫、蜂窩等現(xiàn)象，需對(duì)問(wèn)題先按技術(shù)處理要求進(jìn)行封閉處理。混凝土澆筑前的各道工序，經(jīng)隱、預(yù)檢合格并辦理驗(yàn)收手續(xù)。

4.4 按泡沫混凝土層的設(shè)計(jì)厚度和坡度，測(cè)量泡沫混凝土層厚度和坡度基準(zhǔn)點(diǎn)，拉線貼灰餅。當(dāng)天氣干燥時(shí)，應(yīng)先潤(rùn)濕基層，但不得有積水。

4.5 發(fā)泡劑通過(guò)發(fā)泡瓶反應(yīng)罐稀釋后加壓，再與水泥漿一起高速攪拌形成泡沫混凝土。

4.6 將配套定制空壓機(jī)與反應(yīng)罐進(jìn)氣閥連接，關(guān)閉所有閥門(mén)，啟動(dòng)空壓機(jī)，打開(kāi)進(jìn)氣閥加壓4〜6min后再打開(kāi)出料閥門(mén)，進(jìn)入下一道工序。空壓機(jī)應(yīng)處于工作狀態(tài)一直到發(fā)泡罐內(nèi)材料用完，材料用完后，須先關(guān)閉進(jìn)氣閥，然后打開(kāi)減壓閥放掉所有的空氣，再打開(kāi)進(jìn)料口進(jìn)行下一次進(jìn)料。

4.7 泡沫混凝土采用分段流水作業(yè)噴漿攤鋪，虛鋪厚度為實(shí)際厚度的1.2〜1.3倍，泡沫混凝土澆筑后，應(yīng)立即用鋁合金刮尺刮平。成型后的泡沫混凝土不可以再次攪動(dòng)，應(yīng)讓其以靜態(tài)保養(yǎng)成型。

4.8 泵送混凝土澆筑當(dāng)厚度超過(guò)15cm時(shí)，宜采用分層澆筑法，泡沫混凝土與普通混凝土有非常大的區(qū)別，單次堆積厚度過(guò)大，會(huì)使表面產(chǎn)生麻面現(xiàn)象，而且內(nèi)部結(jié)構(gòu)會(huì)發(fā)生變化，從而降低泡沫混凝土的性能。

4.9 待泡沫混凝土終凝后，用切割機(jī)切割分格縫作為排氣槽，清槽后用碎石填充，分格縫間距宜為6m✖6m，分格縫按寬50mm留置，排氣槽內(nèi)部及交接處要保持通暢，上部蓋200mm寬二層3mm厚SBS，排氣管沿建筑屋面邊沿設(shè)置，其雙向間距均不宜大于20m。屋面排氣管構(gòu)造按專(zhuān)項(xiàng)方案要求。

4.10 泡沫混凝土終凝后開(kāi)始保濕養(yǎng)護(hù)，夏季施工表面采用塑料薄膜覆蓋并每天澆水濕潤(rùn)，冬期不應(yīng)澆水養(yǎng)護(hù)。使用普通硅酸鹽水泥或礦渣水泥拌制的混凝土，養(yǎng)護(hù)時(shí)間不得少于7d;對(duì)摻有外加劑或礦物摻和料的泡沫混凝土，養(yǎng)護(hù)時(shí)間不得少于14d。養(yǎng)護(hù)期內(nèi)避免人員在上面行走及堆積物品，以免破壞氣泡結(jié)構(gòu)，影響隔熱效果。養(yǎng)護(hù)結(jié)束后及時(shí)施工水泥砂漿找平層。

4.11 施工中應(yīng)根據(jù)工程所在地的氣候環(huán)境，確定冬雨期和高溫期的起止時(shí)間。雨期施工應(yīng)加強(qiáng)關(guān)注當(dāng)?shù)匾恢芴鞖馇闆r，及時(shí)掌握氣象條件變化，做好相應(yīng)的防范準(zhǔn)備，如遇陣雨，應(yīng)暫停施工，及時(shí)用塑料薄膜對(duì)已澆筑混凝土面進(jìn)行覆蓋。當(dāng)室外日平均氣溫連續(xù)5d低于5C時(shí)，現(xiàn)澆泡沫混凝土不得施工。當(dāng)環(huán)境溫度高于35C時(shí)，也不宜施工。

5 現(xiàn)澆泡沫混凝土質(zhì)量控制與質(zhì)量驗(yàn)收

5.1 保溫與找坡所用的泡沫混凝土的配合比應(yīng)首先根據(jù)設(shè)計(jì)要求的強(qiáng)度并根據(jù)施工條件以及環(huán)境溫度等因素由試驗(yàn)來(lái)決定。

5. 2 找坡兼隔熱的泡沫混凝土配合比應(yīng)根據(jù)設(shè)計(jì)的隔熱要求及后期的強(qiáng)度要求統(tǒng)籌考慮。泡沫混凝土強(qiáng)度越高，隔熱效果則低；反之則高。

5.3 同一批次泡沫混凝土只能用一種發(fā)泡劑。與其他復(fù)合性發(fā)泡劑不得混用。

5.4 嚴(yán)格控制攪拌機(jī)的水灰比，嚴(yán)禁在施工過(guò)程中隨意調(diào)整計(jì)量泵的吸入量。

5.5 整體現(xiàn)澆屋面泡沫混凝土最薄處的厚度不應(yīng)小于50mm，其坡度必須準(zhǔn)確，符合設(shè)計(jì)要求，不能倒泛水。

5.6 大面積泡沫混凝土表面應(yīng)平整，用2m靠尺檢查，空隙不應(yīng)大于5mm，并不得有疏松、起砂、起皮等現(xiàn)象。

5.7 泡沫混凝土的干體積密度為350〜600kg/m3,其抗壓強(qiáng)度檢測(cè)參照《加氣混凝土性能試驗(yàn)方法（GB/T 11969〜11975—1997)》執(zhí)行。

5.8 泡沫混凝土導(dǎo)熱系數(shù)為0.06〜0.125W/(m•K)，導(dǎo)熱系數(shù)按《絕緣材料穩(wěn)態(tài)熱阻及有關(guān)特性的測(cè)定防護(hù)熱法（GB/T 10294—88)》的有關(guān)條款執(zhí)行。

5.9 屋面泡沫混凝土的施工及質(zhì)量驗(yàn)收應(yīng)滿足《屋面工程技術(shù)規(guī)范（GB 50345—2004)》，《屋面工程質(zhì)量驗(yàn)收規(guī)范(GB 50207—2002)》及《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范（GB 50411—2007)》的相關(guān)規(guī)定。

5.10 雨雪天嚴(yán)禁施工，施工的環(huán)境溫度宜控制在5〜35°C。

5.11 泡沫混凝土試件的制作邊長(zhǎng)為100mm立方體試件為抗壓強(qiáng)度的標(biāo)準(zhǔn)試件，其試件制作和養(yǎng)護(hù)按《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》（GB/T 50081—2002)執(zhí)行。表觀干密度和導(dǎo)熱系數(shù)標(biāo)準(zhǔn)試件尺寸為300mm✖300mm✖30mm，試驗(yàn)齡期均為28d。

6 結(jié)論

    廣東中基建筑節(jié)能材料有限公司屋面工程保溫層和找坡層均采用現(xiàn)澆輕質(zhì)泡沫混凝土，從泡沫混凝土的原材料、設(shè)計(jì)配合比、施工階段就嚴(yán)格控制，各項(xiàng)參數(shù)都滿足設(shè)計(jì)要求。從實(shí)際使用結(jié)果表明，工程屋面未現(xiàn)開(kāi)裂、滲漏等質(zhì)量問(wèn)題，保溫隔熱效果明顯，降低了工程成本，縮短了施工工期。

深圳泡沫混凝土 深圳發(fā)泡混凝土施工 深圳泡沫混凝土施工 深圳屋面泡沫混凝土施工 深圳陶粒混凝土 深圳輕集料混凝土
