一、影響噴涂發(fā)泡質(zhì)量的主要因素有：
1、墻體基層表面因素。外墻被涂表面要無灰塵、無油污、無潮氣、無凹凸不平物等，必要時(shí)應(yīng)先進(jìn)行清洗、清理、剔除。否則對(duì)保溫層的附著力、保溫性、平整度都有較大影響。
2、環(huán)境溫度與墻體表面溫度的影響。噴涂聚氨酯發(fā)泡較合適的溫度范圍應(yīng)是10°~35°，特別是墻體表面的溫度對(duì)施工影響很大。溫度低于10°時(shí)，泡沫容易從墻體脫落、起鼓，并且泡沫密度明顯增大，浪費(fèi)原材料；溫度高于35°時(shí)，發(fā)泡劑損耗過大，同樣影響發(fā)泡效果。
3、水分對(duì)噴涂發(fā)泡的影響。由于發(fā)泡劑易與水發(fā)生化學(xué)反應(yīng)，產(chǎn)生物含量增高，易使聚氨酯泡沫脆性增大，嚴(yán)重時(shí)，影響聚氨酯硬泡與墻體表面的粘結(jié)性，因此建筑物外墻噴涂聚氨酯硬泡施工前，應(yīng)先刷一道聚氨酯防潮底漆（當(dāng)墻面干燥較徹底時(shí)，可省）。
4、風(fēng)的影響。聚氨酯發(fā)泡都在室外進(jìn)行，當(dāng)風(fēng)速超過5m/s時(shí)，發(fā)泡過程中的熱量損失太大，原料損耗過大，成本增加，并且噴涂時(shí)霧化的液滴易隨風(fēng)飛散，對(duì)環(huán)境造成污染，可用防風(fēng)帷幕加以解決。
5、噴涂厚度因素。噴涂聚氨酯硬泡時(shí)，一次的噴涂厚度對(duì)質(zhì)量、成本也有很大的影響。聚氨酯噴涂外墻外保溫施工時(shí)，由于聚氨酯泡沫的良好保溫性，保溫層厚度不大，一般為2.0~87.5px，此時(shí)一次噴涂的厚度要求不要超過25px，以保證噴涂保溫層表面的平整度能控制在1.0~37.5px范圍內(nèi)。一次噴涂厚度過大，平整度難以控制，一次噴涂厚度過小，保溫層密度有可能增大，浪費(fèi)原材料，增加成本。
6、噴涂距離與角度因素。一般情況下，噴涂聚氨酯硬泡外墻保溫的作業(yè)平臺(tái)為腳手架或吊籃，為獲得良好的發(fā)泡質(zhì)量，使噴槍保持一定的角度和噴涂距離也很重要。通常正確噴槍角度控制在70°~90°，噴槍與被噴涂物間的距離保持在0.8~1.5m為宜。
7、聚氨酯硬泡保溫層界面處理因素。噴涂聚氨酯硬泡達(dá)到要求的厚度后，約0.5h后就可進(jìn)行界面處理，即刷聚氨酯界面劑，一般涂刷界面劑的時(shí)間不要超過4h（當(dāng)無日光暴曬時(shí)，可?。?。這是因?yàn)?，發(fā)泡0.5h后，聚氨酯硬泡強(qiáng)度基本達(dá)到最佳強(qiáng)度的80%以上，尺寸變化率小于5%，聚氨酯硬泡已處于相對(duì)穩(wěn)定狀態(tài)，適宜盡早將其保護(hù)起來。聚氨酯界面劑涂刷24小時(shí)終凝后即可進(jìn)行找平層抹灰施工。

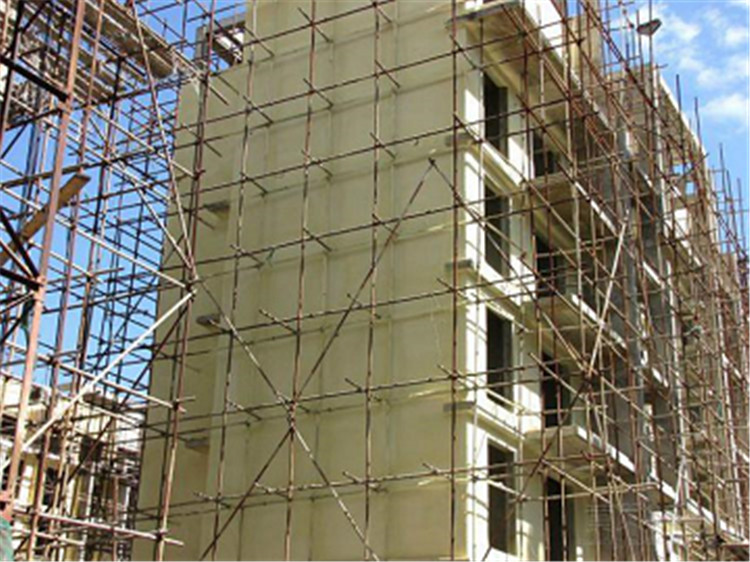

二、聚氨酯硬泡噴涂施工工藝流程
1、噴涂施工前，應(yīng)首先吊大墻垂直線，若墻體垂直偏差大于25px，則應(yīng)用1：3水泥砂漿進(jìn)行找平，干燥7天后，用滾刷將聚氨酯防潮底漆均勻涂刷，無漏刷透底現(xiàn)象。墻體垂直偏差小于25px時(shí)，剔除墻面上殘留的灰渣等突出物后，對(duì)基層墻面應(yīng)滿涂聚氨酯防潮底漆，用滾刷將聚氨酯防潮底漆均勻涂刷，無露底透底現(xiàn)象。
2、吊垂直厚度控制線。在大陽角、大陰角或窗口處，應(yīng)先噴涂至距設(shè)計(jì)厚度25mm，然后對(duì)以上部位及預(yù)制的聚氨酯角膜同時(shí)進(jìn)行噴涂，并馬上對(duì)貼在一起。窗口、陽臺(tái)角、小陽角、小陰角等也可用鋁合金尺遮擋做出直角。
3、對(duì)于墻面寬度>2m處，需加水平控制線，然后開啟聚氨酯噴涂機(jī)將無溶劑硬泡聚氨酯均勻的噴涂于墻面之上，當(dāng)厚度達(dá)到約10mm厚時(shí)，按1250px間距、梅花狀分布插定厚度標(biāo)桿。然后繼續(xù)噴涂無溶劑型硬泡聚氨酯，至標(biāo)桿頭被發(fā)泡材料覆蓋為止。也可在預(yù)制聚氨酯角膜間按500mm間距用20mm*20mm設(shè)計(jì)厚度的預(yù)制聚氨酯模塊沖筋。施工噴涂宜多遍完成，每次噴涂厚度控制在10mm之內(nèi)。
4、無溶劑硬泡聚氨酯保溫層噴涂20min后用裁紙刀、手鋸等工具開始清理、修正門窗洞口等遮擋部位以及超過垂線控制厚度的突出部分。無溶劑硬泡聚氨酯保溫層噴涂4h之內(nèi)做界面砂漿處理，界面砂漿可用滾字均勻的涂于無溶劑硬泡聚氨酯保溫層上。
吊膠粉聚苯顆粒找平層垂直控制線、套方作口，按設(shè)計(jì)厚度用膠粉聚苯顆粒保溫漿料做標(biāo)準(zhǔn)厚度貼餅、沖筋。
三、膠粉聚苯顆粒保溫漿料抹灰工藝的確定
由于聚氨酯硬泡保溫層吸水率低，雖經(jīng)界面處理，但由于界面劑厚度只有1.0~2.0mm左右，改變不了保溫層表面吸水率低的性質(zhì)。因此膠粉聚苯顆粒保溫漿料施工時(shí)，雖然只有薄薄的1.5~50px厚，但仍需分兩遍施工，頭一遍抹灰厚度以0.5~25px為宜，干燥24h后，再進(jìn)行第二遍抹灰，完后用杠尺刮平，用抹子局部修整平整，30min后，用抹子再趕抹墻面，用托線尺檢測(cè)后達(dá)到驗(yàn)收標(biāo)準(zhǔn)。頭一遍抹灰厚度不宜超過25px，主要是為了避免聚氨酯硬泡及界面劑不吸水造成找平層出現(xiàn)空鼓現(xiàn)象，影響找平層施工質(zhì)量。
四、抗裂層、飾面層（涂料）做法施工過程研究
1、找平層干燥固化后（用手掌按不動(dòng)為宜，一般3~7天）方可進(jìn)行抗裂層施工。
2、抹抗裂砂漿時(shí)，將3~4mm厚抗裂砂漿均勻的抹在保溫層表面，立即將裁好的耐堿網(wǎng)格布用鐵抹子壓入抗裂砂漿內(nèi)。相鄰網(wǎng)格布之間搭接不應(yīng)小于50mm，并不得使網(wǎng)格布褶皺、空鼓、翹邊。首層應(yīng)鋪貼雙層網(wǎng)格布，第一遍網(wǎng)格布為加強(qiáng)型網(wǎng)格布，加強(qiáng)型網(wǎng)格布應(yīng)對(duì)接，然后進(jìn)行第二層普通網(wǎng)格布鋪貼，兩層網(wǎng)格布之間抗裂砂漿必須飽滿。在首層墻面陽角處設(shè)2m高的專用金屬護(hù)角，護(hù)角應(yīng)加在兩層網(wǎng)格布之間。其余樓層陽角處兩側(cè)網(wǎng)格布雙向繞角相互搭接，各側(cè)搭接寬度不小于200mm。門窗洞口四角應(yīng)增加300mm*400mm的附加網(wǎng)格布，鋪貼方向45°。
3、涂刷高分子乳液彈性底層涂料。在抗裂砂漿施工完成2h后即可涂刷高分子乳液彈性底層涂料，在抗裂砂漿表面形成防水層。
4、刮柔性耐水膩?zhàn)有扪a(bǔ)。當(dāng)飾面為凹凸型涂料時(shí)，待基層干燥后，對(duì)一些重點(diǎn)部位刮柔性耐水膩?zhàn)诱已a(bǔ)，這些部位包括：平整度不夠的墻面、陰角、陽角、色帶以及需要做平涂的部位。飾面為平涂時(shí)，墻面滿刮柔性耐水膩?zhàn)印?/div>
五：施工質(zhì)量驗(yàn)收方法的研究
1、保溫層與墻體以及各構(gòu)造層之間必須粘結(jié)牢固，無脫層、空鼓及裂縫，面層無粉化、起皮、爆灰現(xiàn)象。
2、表面平整、潔凈，接茬平整、線腳順直、清晰，毛面紋路均勻一致。
3、墻體所有門窗口、孔洞、槽、盒位置和尺寸準(zhǔn)確，表面整齊潔凈，管道后面抹灰平整。
4、分隔縫寬度、深度均勻一致，平整光滑，棱角整齊，橫平豎直，通順，滴水線（槽）流水坡向正確，線（槽）順直。
5、聚氨酯防潮底漆要求均勻涂刷，無漏刷之處。
6、無溶劑硬泡聚氨酯保溫層厚度、平整度應(yīng)滿足設(shè)計(jì)要求，粘結(jié)牢固不得有起鼓翹邊現(xiàn)象。
7、聚氨酯界面砂漿層要求涂刷均勻不得有露底現(xiàn)象。
8、膠粉聚苯顆粒保溫層要求粘結(jié)牢固，不得有起鼓現(xiàn)象。
9、水泥抗裂砂漿復(fù)合耐堿網(wǎng)格布要求平整無褶皺、翹邊，網(wǎng)格布不能有外漏之處。
附錄：
1、聚氨酯防潮底漆：現(xiàn)場(chǎng)噴涂聚氨酯硬泡，雖然本身對(duì)基層墻體就具有極佳的附著力，但當(dāng)基層墻面濕度過大時(shí)，會(huì)對(duì)聚氨酯發(fā)泡效果產(chǎn)生不良影響，嚴(yán)重的時(shí)候甚至?xí)霈F(xiàn)起泡、脆化、粉化、分層起鼓等質(zhì)量問題。這不僅會(huì)影響到聚氨酯硬泡保溫層層的保溫效果，而且會(huì)對(duì)保溫層的持久性、穩(wěn)定性帶來危害。因而對(duì)基層墻體如混凝土、磚、水泥砂漿進(jìn)行處理是必要的。聚氨酯防潮底漆具有防潮、封閉水及水汽的作用，特別是在潮濕的雨季、基層新墻體完工后風(fēng)干不徹底以及基層墻體有流水殘痕等情況下，更具效果；另一方面，這種底漆滲透性極佳，附著力牢固，并且與水發(fā)生反應(yīng)，形成致密的防水保護(hù)膜，同時(shí)能有效的防止基層墻面上殘留的浮灰對(duì)聚氨酯硬泡附著力的影響。
2、聚氨酯界面劑：現(xiàn)場(chǎng)噴涂聚氨酯硬泡成型后，表面會(huì)形成一薄層致密堅(jiān)硬的結(jié)皮，對(duì)提高聚氨酯強(qiáng)度、提高抗沖擊性、降低吸水率、維持導(dǎo)熱系數(shù)穩(wěn)定等均大有好處。但另一方面，這樣的表面作為下一道工序的基層表面，對(duì)于以無機(jī)膠凝材料為主要粘結(jié)劑的膠粉聚苯顆粒保溫漿料進(jìn)行找平，如何保證其與聚氨酯硬泡的粘結(jié)效果是不利的。因此對(duì)聚氨酯硬泡表面進(jìn)行界面處理是必不可少的，否則，找平材料直接抹在聚氨酯硬泡表面，易出現(xiàn)分層起鼓、脫落、開裂等不良現(xiàn)象。聚氨酯界面劑可以將聚氨酯保溫層與膠粉聚苯顆粒找平層均具有很好的粘結(jié)效果，從而將連著牢固的復(fù)合在一起。同時(shí)也對(duì)聚氨酯硬泡表面起到一定的保護(hù)作用，防止聚氨酯硬泡噴涂后表面暴漏在陽光照射中發(fā)生黃便、粉化等不良現(xiàn)象。
3、膠粉聚苯顆粒保溫漿料對(duì)聚氨酯保溫層的防老化作用：膠粉聚苯顆粒保溫漿料含有大量的無機(jī)材料，其老化性能較聚氨酯硬泡有機(jī)材料而言要優(yōu)越，通過1.5~50px厚的膠粉聚苯顆粒找平層，再加上抗裂層、飾面層材料的耐老化性，可有效的防止紫外線對(duì)保溫層的損壞；膠粉聚苯顆粒找平層本身具有一定的保溫作用，能有效的緩解冬季、夏季冷熱對(duì)聚氨酯硬泡保溫層的作用，使保溫層處于相對(duì)恒溫的環(huán)境中，減少冷熱對(duì)聚氨酯保溫層的老化影響；膠粉聚苯顆粒保溫層的高憎水性、極佳的透氣性能可以改善保溫層外表面的濕度環(huán)境，使之處于一個(gè)相對(duì)穩(wěn)定的環(huán)境中，減少水汽對(duì)保溫層的影響；加強(qiáng)保溫效果，降低聚氨酯保溫層厚度，可節(jié)省工程造價(jià)、降低成本；彌補(bǔ)現(xiàn)場(chǎng)噴涂聚氨酯材料在局部如窗口、門口等處的不足，降低施工難度；采取柔性漸變逐層釋放應(yīng)力的抗裂技術(shù)路線，可有效地防止防護(hù)面層出現(xiàn)裂縫，提高整個(gè)保溫體系的穩(wěn)定性和持久性。
