隨著人們生活水平的提高，在寒冷的冬日享受溫暖、在酷熱的盛夏享受清涼逐漸成為人們的基本需要。為房子穿上綠色的外衣，可以節(jié)約能源，減少能耗。傳統(tǒng)的工藝是將EPS、XPS，巖棉，無機保溫砂漿等作為隔熱保溫材料，以減少熱量損失，最大限度地節(jié)約能源。噴涂硬泡聚氨酯工藝的出現(xiàn)為建筑物隔熱保溫提供了新的解決方案。噴涂硬泡聚氨酯的無縫噴涂施工工藝具有100%自粘結(jié)，防水保溫一體化，無冷熱橋，防霉防潮，使用壽命長等特點。同時，作為目前已知的保溫效果做好的常規(guī)保溫材料，達到同樣的保溫隔熱效果，聚氨酯的厚度比XPS系統(tǒng)減少30%，比EPS減少50%，提高了空間利用率。

     硬泡聚氨酯保溫材料作為目前保溫效果最好的外墻保溫材料之一，只需2到6厘米的使用厚度就可以在中國大部分地區(qū)達到節(jié)能65%的要求。噴涂硬泡聚氨酯保溫材料是通過專門設(shè)備按照特定比例均勻混合、高壓噴涂、現(xiàn)場無氟發(fā)泡形成的高分子聚合物新型防水保溫材料。它擁有連續(xù)致密的表層及閉孔率高達95%以上的互聯(lián)壁高強度蜂窩結(jié)構(gòu)，是防水、保溫、隔熱、隔氣、防腐等多種功能于一體的新型節(jié)能材料。

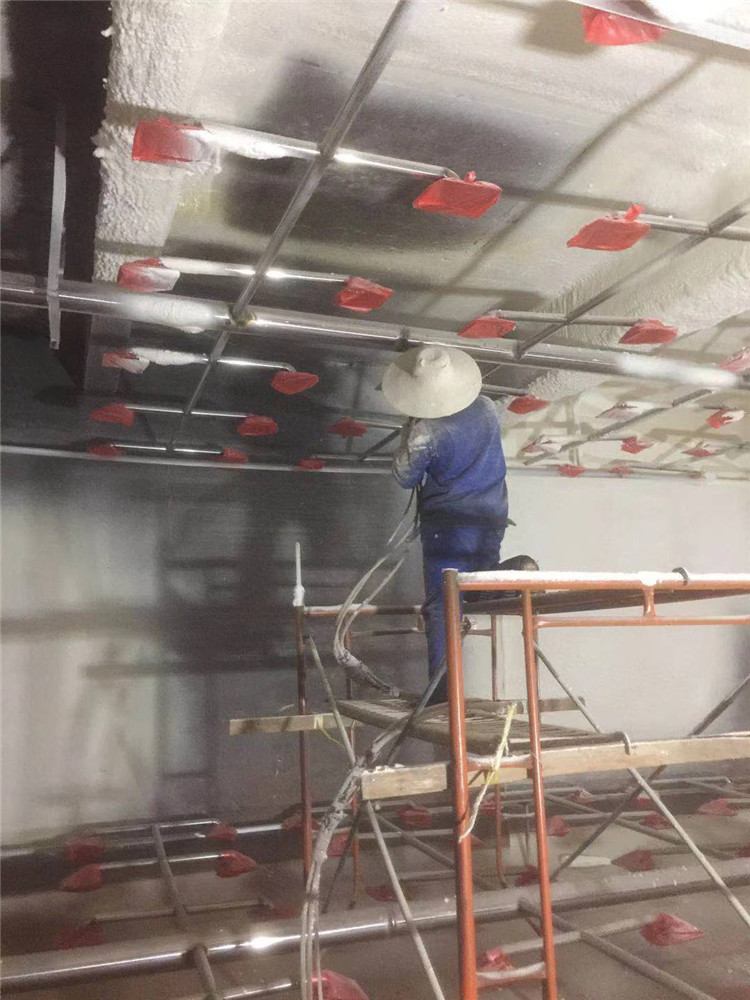

聚氨酯硬泡保溫管工藝采用現(xiàn)場發(fā)泡技術(shù)，施工現(xiàn)場對溫度、濕度、風(fēng)力等外界環(huán)境的要求比較高，主要有以下幾方面需要注意：

1.溫度因素： 噴涂時，現(xiàn)場環(huán)境溫度和待噴基材表面溫度范圍應(yīng)該在 15 ℃ ～ 35 ℃ 。如果溫度過低，聚氨酯泡沫和基材的粘接力就會降低，且噴涂硬泡產(chǎn)品的密度就會明顯增大；如果溫度過高，發(fā)泡劑損耗太大，不經(jīng)濟。 

2.基材表面因素： 聚氨酯硬質(zhì)泡沫是異氰酸酯和組合聚醚雙組分混合反應(yīng)生成的高分子產(chǎn)品，其中異氰酸酯組分很容易和水反應(yīng)生成脲，如果聚氨酯中脲鍵含量升高，則泡沫塑料將變脆，泡沫與基材的粘接力降低。因此，要求待噴基材表面清潔干燥，要求無銹、無粉塵、無污染、無潮氣。若有露水或霜，應(yīng)予以去除和干燥。

3.  風(fēng)力因素： 噴涂作業(yè)時，要求風(fēng)速在 5m /s 以下。因為風(fēng)速超過 5m /s ，將吹失反應(yīng)產(chǎn)生的熱量，以致影響聚氨酯泡沫快速發(fā)泡反應(yīng)，使產(chǎn)品表面變脆。同時，由于噴涂發(fā)泡機將原料混合好后，以霧化狀態(tài)噴出，如風(fēng)速過大，將會吹走霧化顆粒，增大原料損耗，污染環(huán)境。

近年來，我國大力推廣聚氨酯硬泡保溫材料，這種綜合性能優(yōu)良的新型外墻保溫材料具有獨特的優(yōu)勢特性。
